固体力学1級の非線形解析｜有限変形・降伏条件・ニュートン法を図解

形が変わる非線形性、材料が降伏する非線形性、それを解く反復計算。有限変形・降伏条件・ニュートン法をつなげて解説します。

制作：safa · 更新：2026年10月25日

読み終わったときに分かること

非線形になる原因と、そのつり合いを探す計算を分けて理解する。

STEP 1

有限変形：形が変わると、つり合い方も変わる

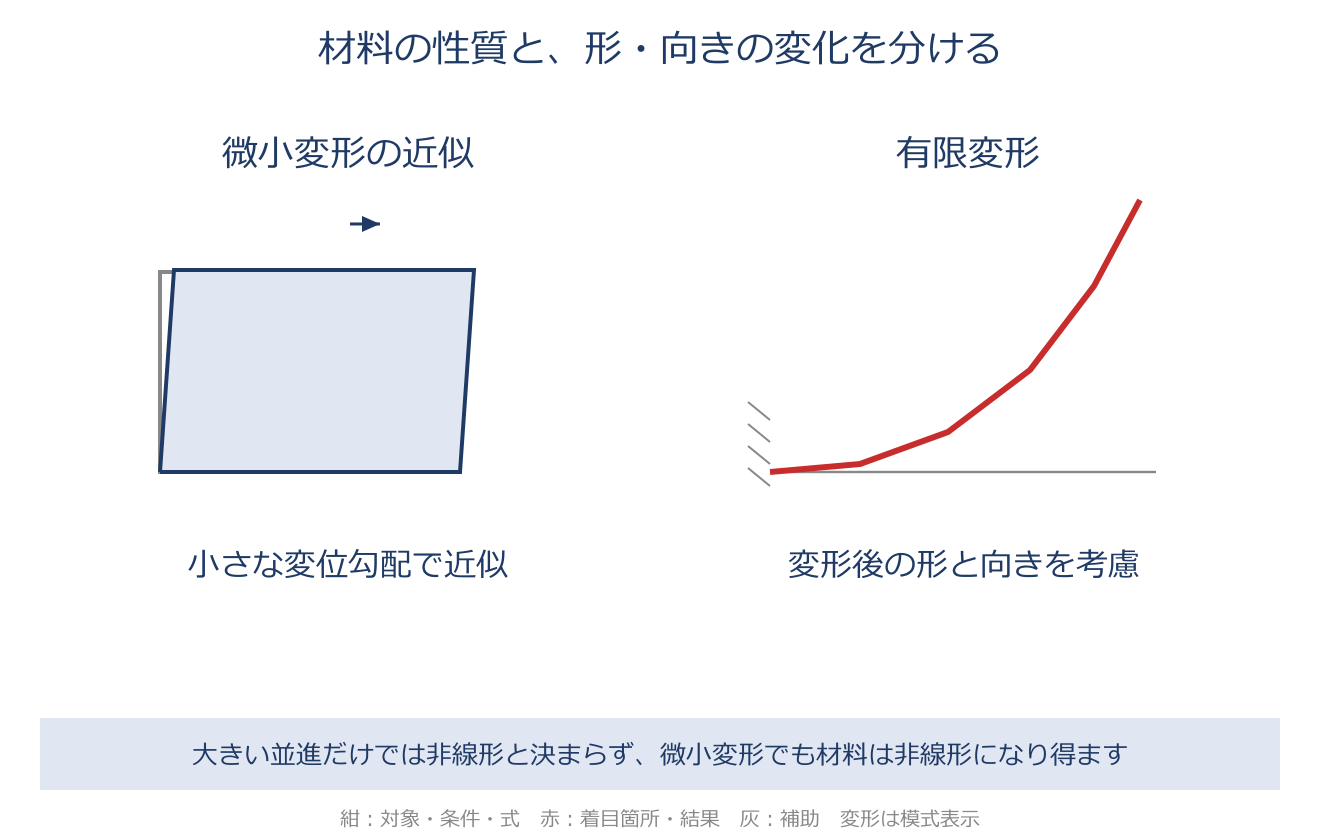

細い板を大きくたわませる場面を考えます。変形前と後で、荷重を支える形や向きが変わります。材料が線形でも、形の変化で非線形になることがあります。

微小変形では無視していた変位勾配の2次の項などが、有限変形では必要になります。変位の大きさだけでなく、ひずみ・回転・荷重と支持の関係を見ます。

一軸の伸び比 λ＝変形後の長さ/元の長さ、Green–Lagrangeひずみ E＝(λ²−1)/2

100mmが110mmならλ＝1.1。微小ひずみの近似値は0.1、Green–Lagrangeひずみは(1.1²−1)÷2＝0.105です。

STEP 2

引張試験の降伏応力が分かっていても、部品にはせん断なども働きます。複数の応力成分から降伏を評価する基準が必要です。

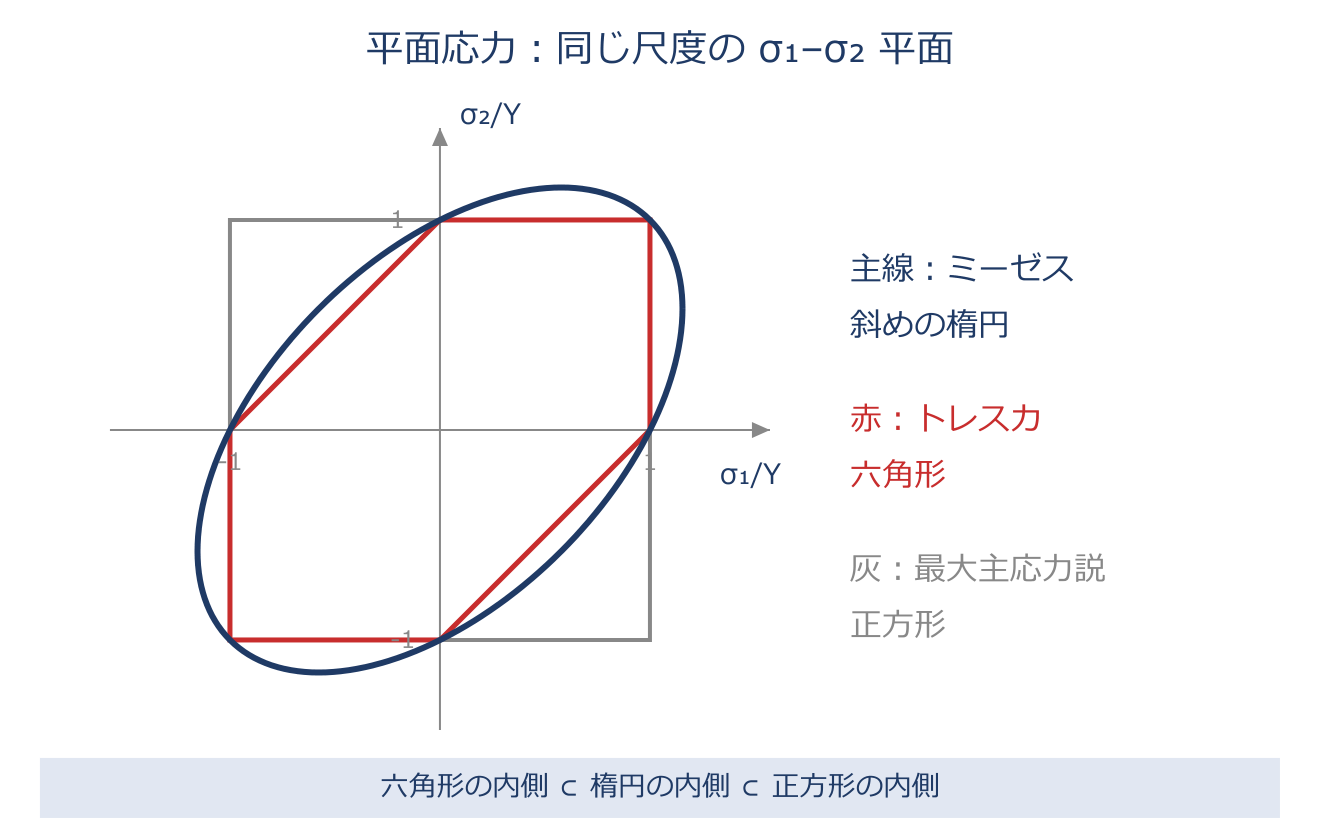

代表的な基準がミーゼスとトレスカです。どちらも静水圧成分だけでは降伏しないモデルですが、純せん断に対する判定値が違います。

純せん断の降伏応力：ミーゼス τy＝Y/√3、トレスカ τy＝Y/2

Y＝300MPaなら、純せん断の降伏応力はミーゼスで約173.2MPa、トレスカで150MPa。この状態ではトレスカが低い応力で降伏を判定します。

STEP 3

非線形な部品では、変位が変わると硬さも変わります。一定の剛性を一度使うだけでは、つり合う変位を求められない場合があります。

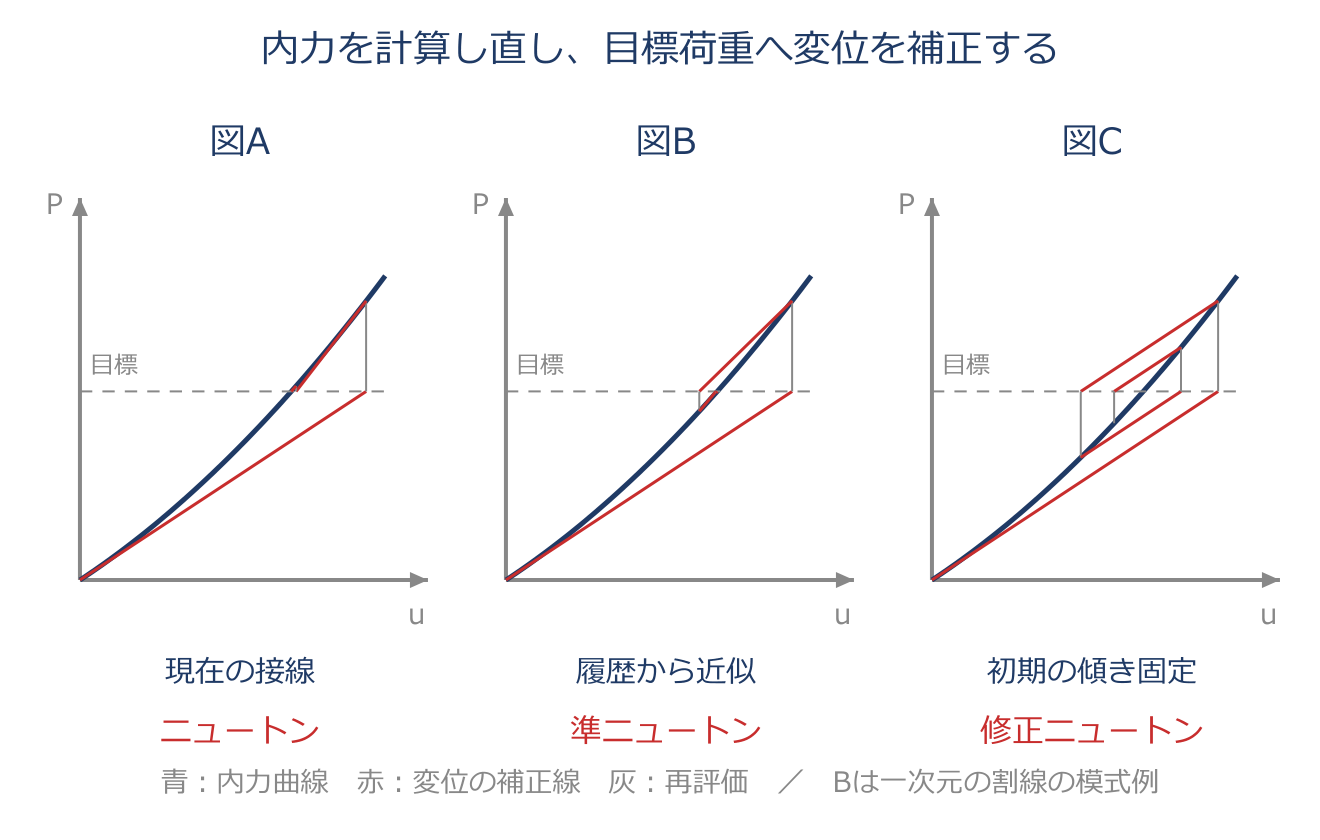

現在の変位で内力を計算し、外力との差を調べます。その点の曲線の傾きである接線剛性から変位を補正し、つり合いに近づけます。

残差 φ＝P(u)−f、補正 KT Δu＝−φ、更新 u新＝u＋Δu

内力900N、外力1,000N、接線剛性2,000N/mmなら残差は−100N。補正量は100÷2,000＝0.05mm。次の点で残差を再確認します。

次の3点を説明できれば、式の見方を整理できています。

分からない点が残ったら、上の図・途中手順・適用条件へ戻ってみてください。
