クレーン学科アプリの問題10問を無料公開｜図・正解・解説付き

正解：4. レードルクレーンは、コンテナの四隅に専用のつり具を取り付け、岸壁でコンテナの積卸しを行うことを主な用途とする。

レードルクレーンは、製鋼工場などで溶鋼を入れた取鍋(とりべ)を扱うクレーンである。コンテナを専用のスプレッダで扱う岸壁のクレーンとは用途が異なる。(1)〜(3)、(5)は正しい。種類の名称だけでなく、扱う荷と搬送方式を対応させて判断する。

正解：2. プレートガーダは、細長い部材を三角形に組み合わせた骨組構造であり、部材の軸方向の力を主に利用して荷重を支える。

三角形に組んだ骨組構造はトラスガーダの説明である。プレートガーダは、主にウェブとフランジを構成する鋼板を接合した桁である。(1)、(3)〜(5)は正しい。プレート・トラス・ボックスの構造上の違いを区別する。

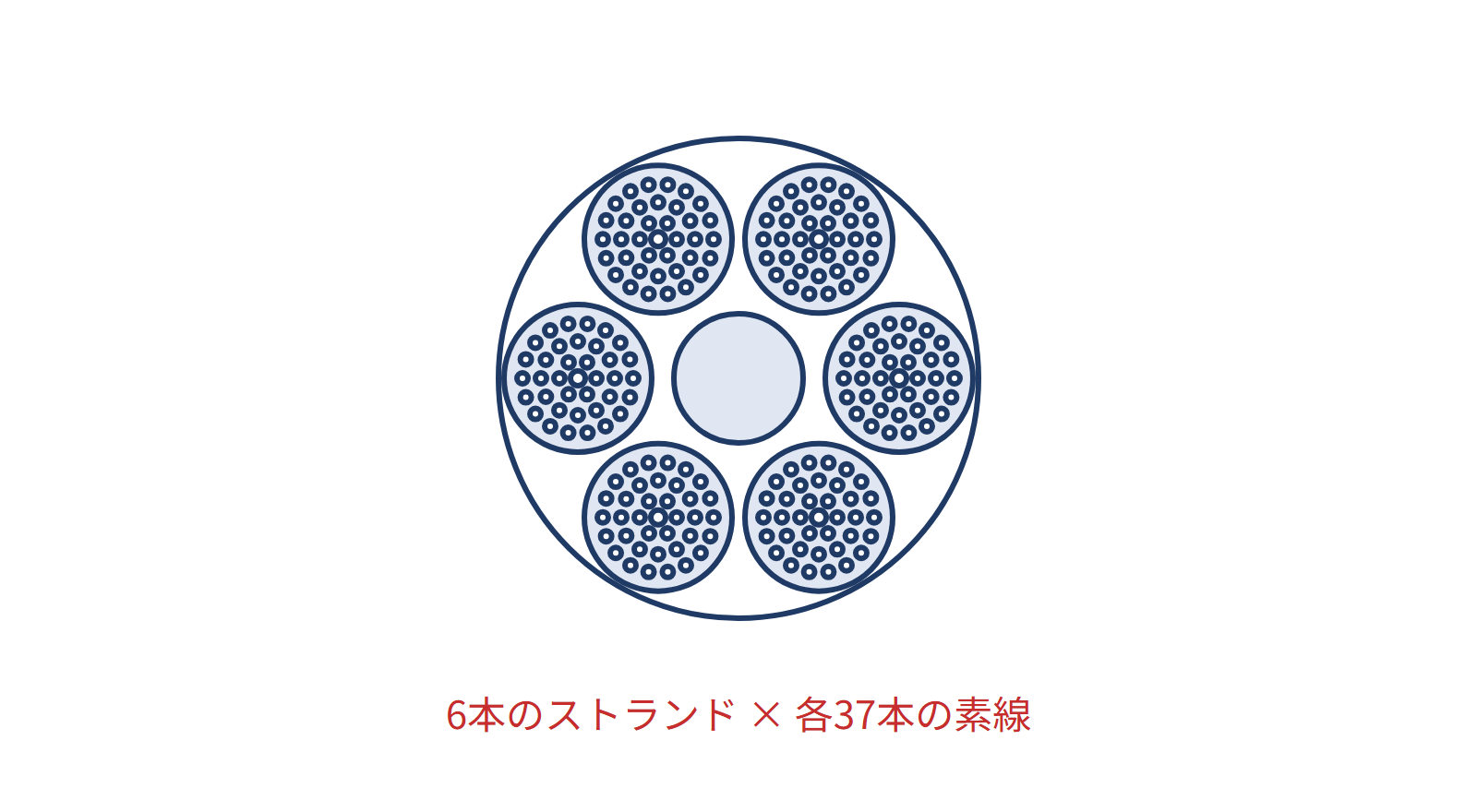

正解：1. 「6×37」のワイヤロープは、素線6本からなるストランドを37本より合わせたものである。

「6×37」は、素線37本からなるストランドを6本より合わせたロープである。(1)はストランド数と各ストランドの素線数を逆にしている。(2)〜(5)は正しい。

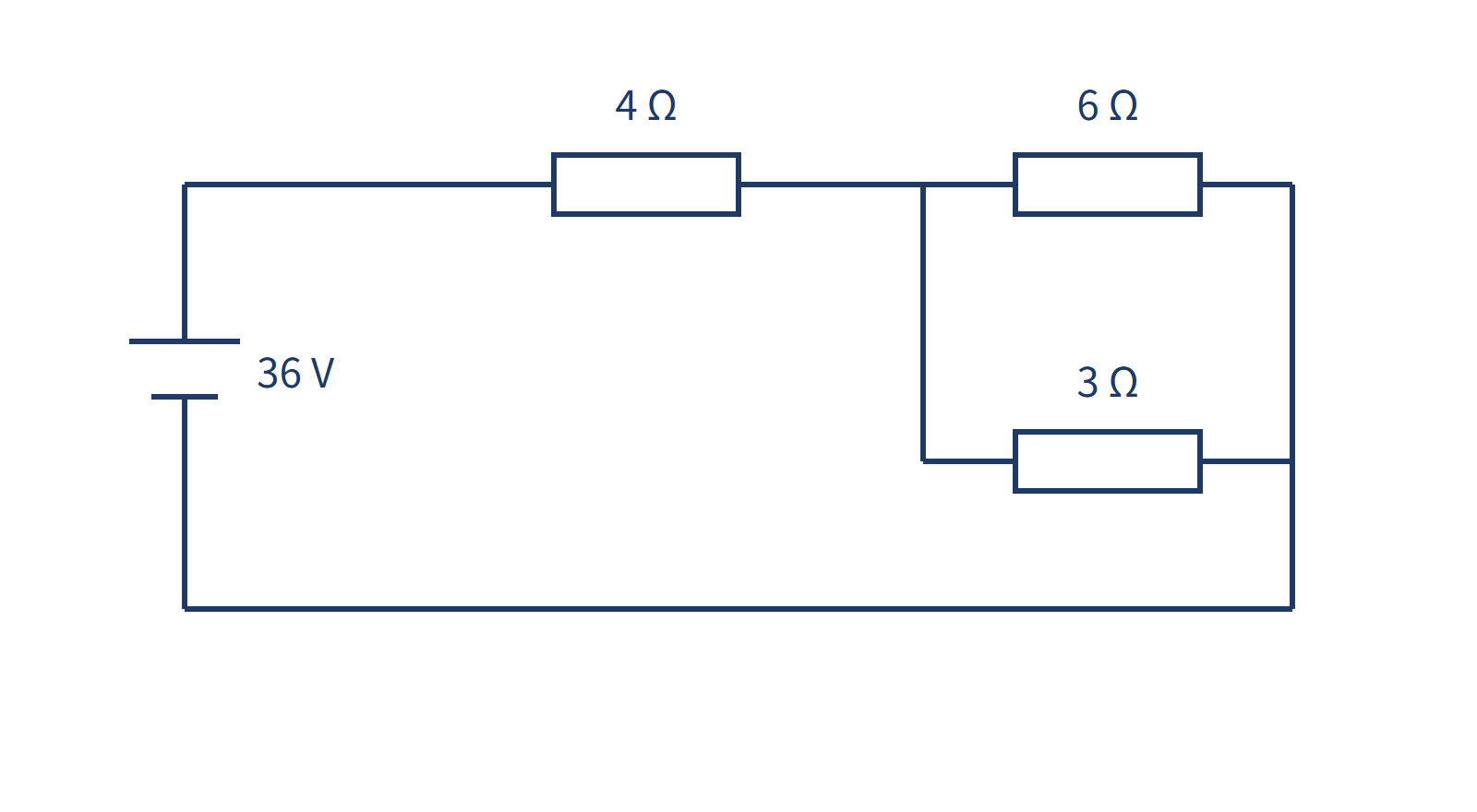

正解：4. 抵抗6Ωに流れる電流は4Aである。

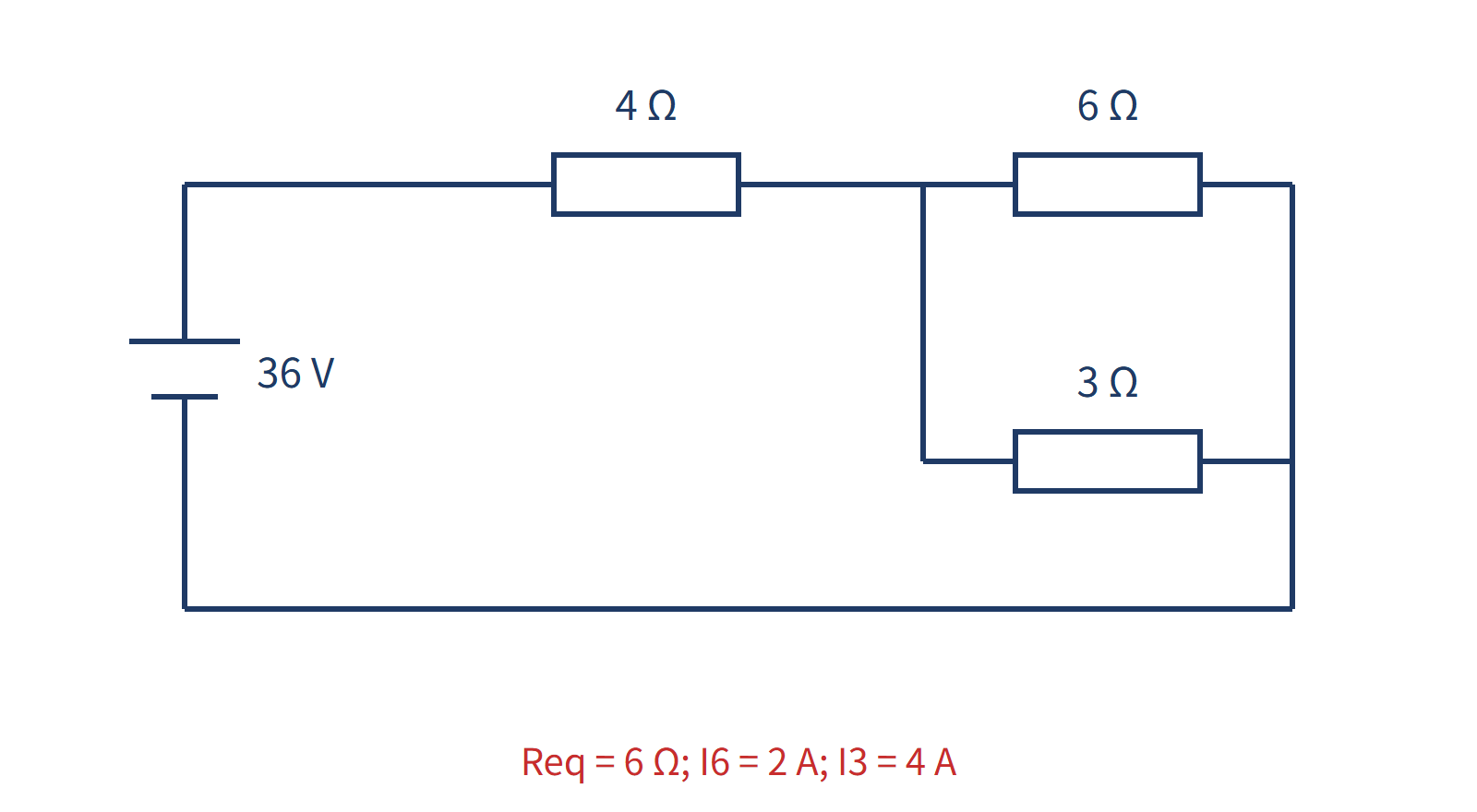

並列部分の合成抵抗は (6×3)÷(6+3)=2Ω。全抵抗は 4+2=6Ω、全電流は 36÷6=6A。4Ωの電圧降下は24Vなので、並列部分の電圧は12V。したがって6Ωの電流は 12÷6=2A、3Ωの電流は 12÷3=4A。(4)は分岐電流を取り違えており誤り。(1)(2)(3)(5)は正しい。

正解：3. 正弦波交流を全波整流した波形は向きが一定になるため、平滑回路を使用しなくても大きさが時間的に一定となる。

全波整流すると向きは一定になるが、大きさは周期的に変化する。このような直流を脈流という。変動を小さくするには平滑回路を用いる。(1)、(2)、(4)、(5)は正しい。「直流」は必ずしも大きさが完全に一定のものだけを意味しない。

正解：5. 導体:銅 — 絶縁体:磁器

銅は導体、磁器は絶縁体である。(1)の塩水は電気を通す導体側。(2)の雲母、(3)の空気は通常の条件では絶縁体。(4)の黒鉛は導体でブラシなどに用いられる。分類は、通常の使用条件での電気の通しやすさによる。

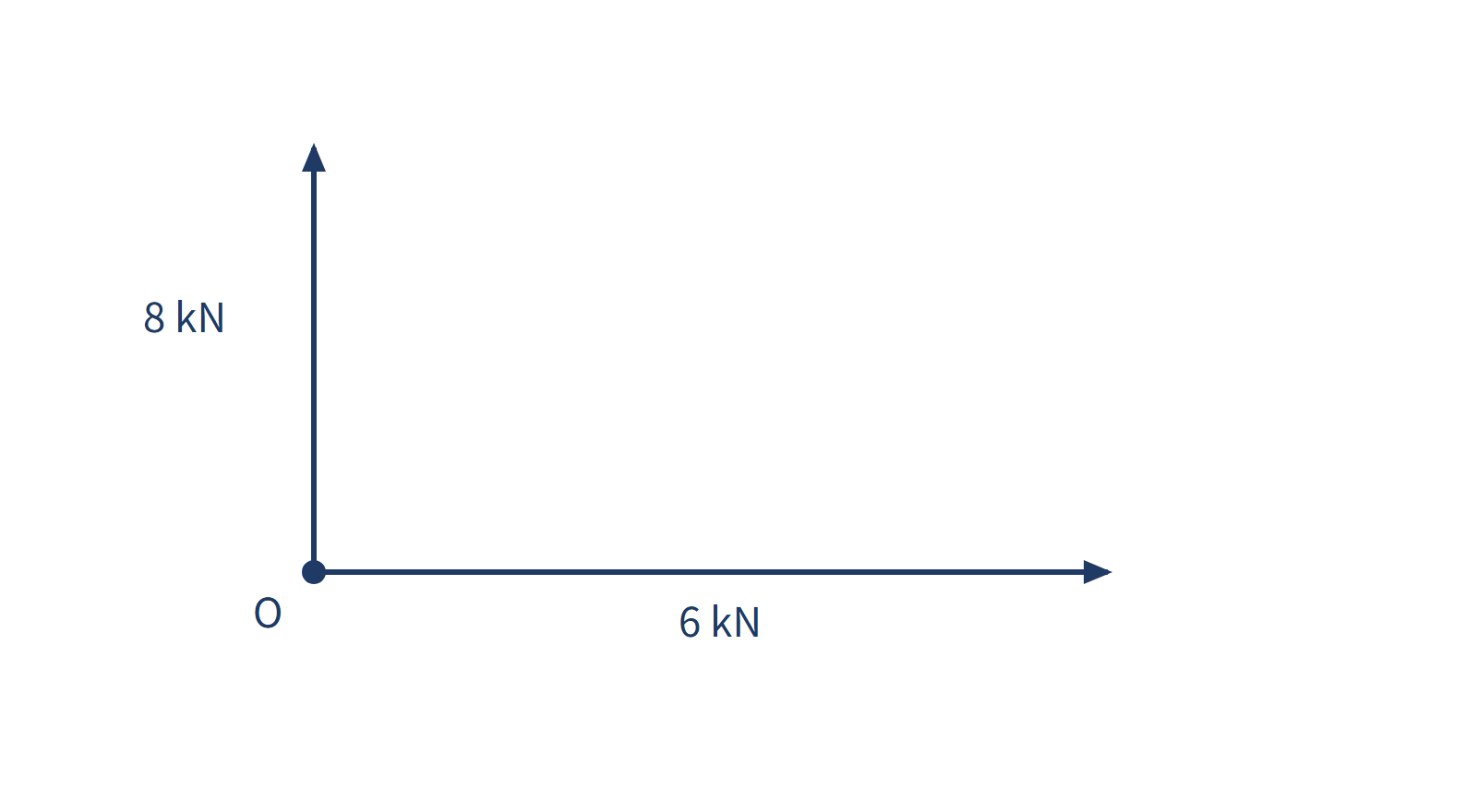

正解：3. 10kN

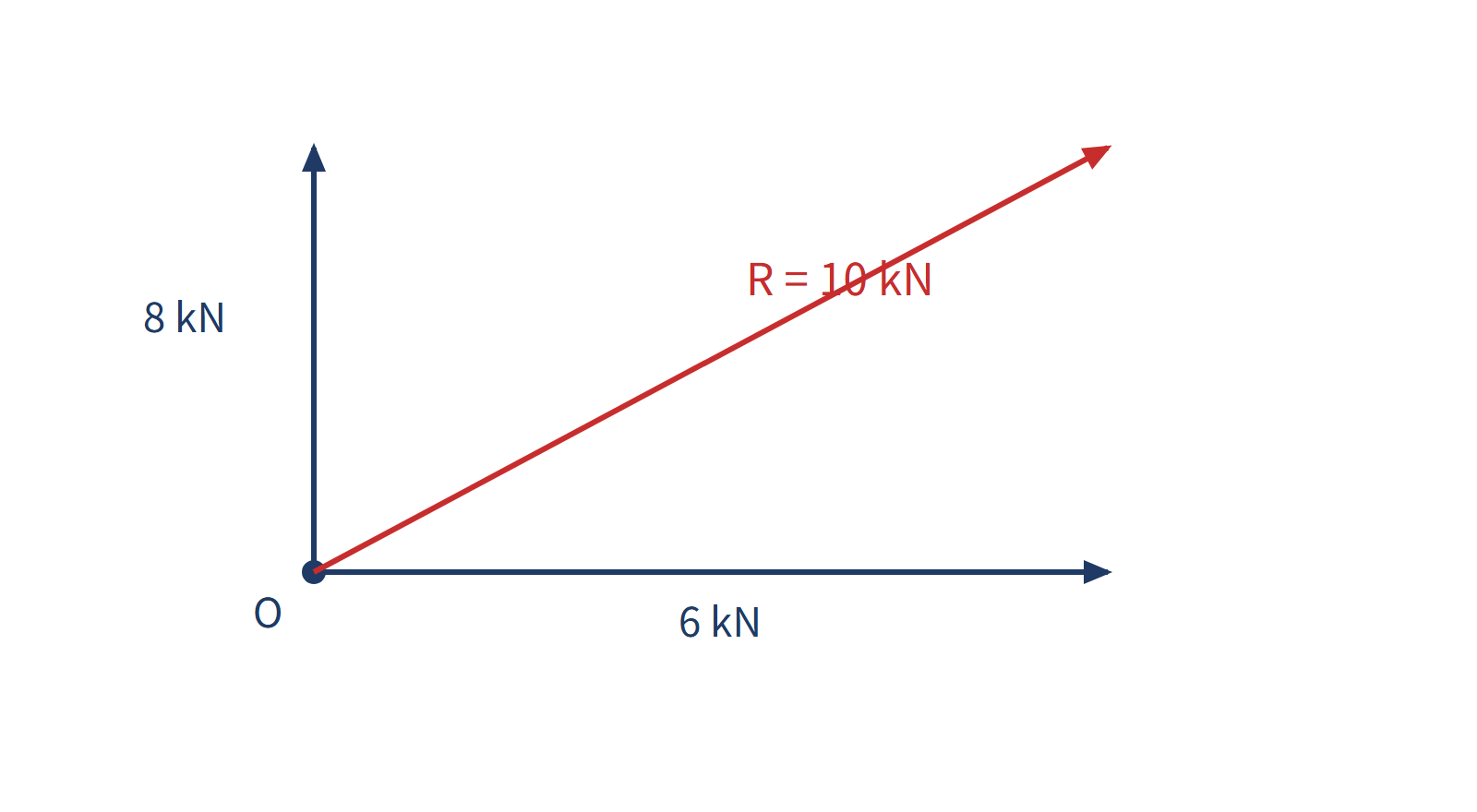

直角に働く2力の合力は、三平方の定理により √(6²+8²)=√(36+64)=√100=10kN。(4)14kNは2力を単純に足した値、(1)2kNは差をとった値、(5)48kNは積をとった値で、いずれもありがちな誤り。

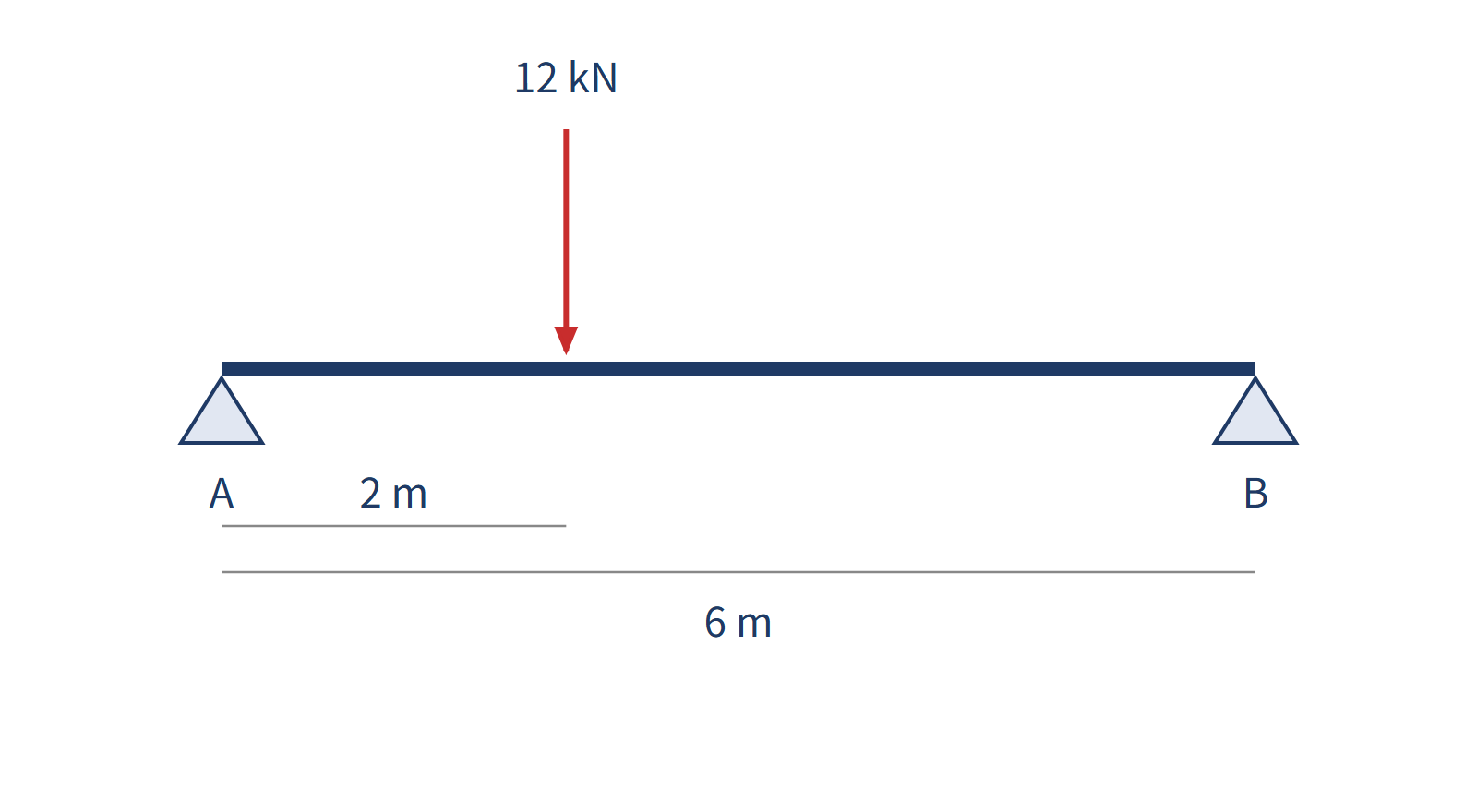

正解：2. 4kN

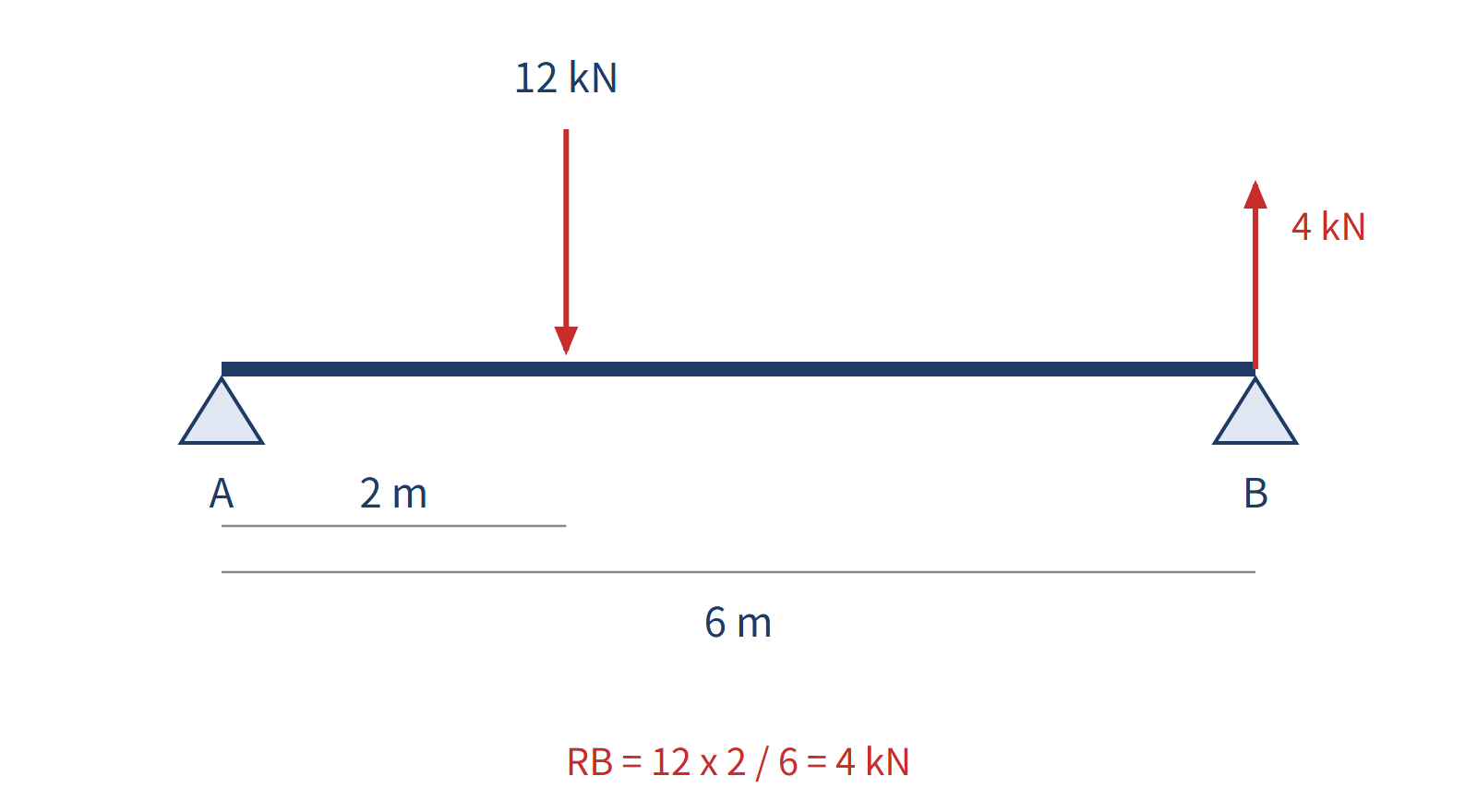

支点Aまわりのモーメントのつり合いより、RB×6m=12kN×2m。よって RB=24÷6=4kN(このとき支点Aの反力 RA=12−4=8kN)。(4)8kNは支点Aの反力RAと取り違えた値、(3)6kNは荷重を単純に2等分した値。

正解：3. 物体を傾けて置くと、物体に対する重心の位置は、その都度、下側へ移動する。

設問の剛体では、置き方を変えても物体に対する重心の位置は変わらない。変わるのは、地面に対する重心の高さや、支持範囲と鉛直線の位置関係である。(1)、(2)、(4)、(5)は正しい。

正解：1. フックに作用する荷重は引張荷重だけであり、フックの曲がった形状による曲げは考慮しなくてよい。

フックは曲がった形状をしており、荷の作用によって引張りと曲げを受ける。単純な直線状の引張材として扱うことはできない。(2)〜(5)は正しい。部材にどのような荷重が作用するかは、荷の方向だけでなく、部材の形状・配置・運動状態によって判断する。
