立体図で学ぶワイヤロープの構造｜素線・ストランド・心綱

素線・ストランド・心綱

ワイヤロープは、一本の太い鋼の棒ではありません。細い鋼線を数多く組み合わせることで、強さと曲がりやすさを持たせています。

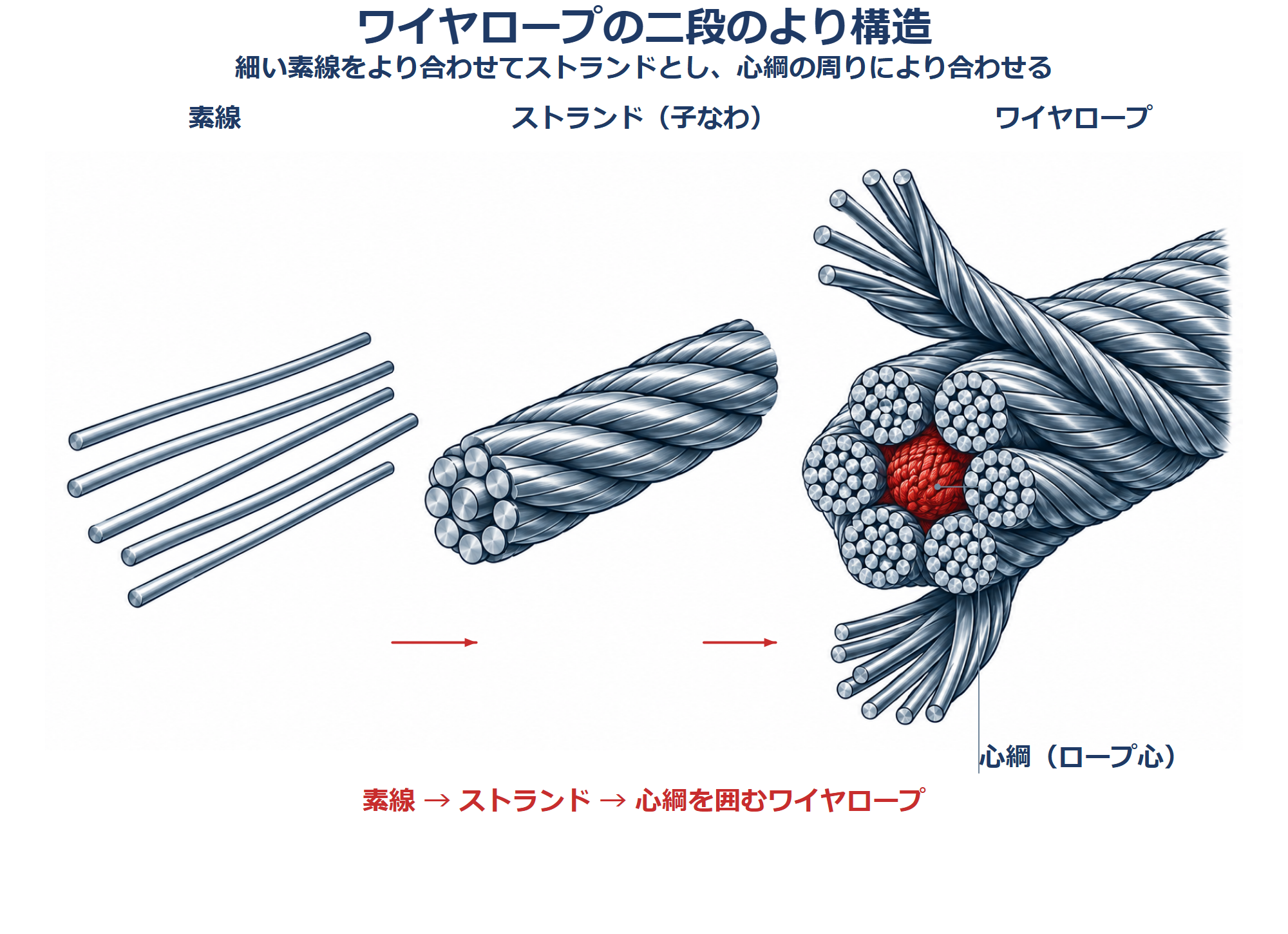

まず、細い鋼線一本を「素線」といいます。複数の素線をより合わせて作る束が「ストランド」、または「子なわ」です。さらに複数のストランドを、中心の「心綱」のまわりにより合わせて、一本のワイヤロープを作ります。

糸を集めて束を作り、その束をさらに集めて太いひもを作る、という二段階の構造です。素線、ストランド、ロープを同じものとして読まないようにしましょう。

「6×37」は、37本の素線で構成したストランドが6本ある構成を表します。構成記号の最初の数字と、後ろの数字は数えている対象が違います。

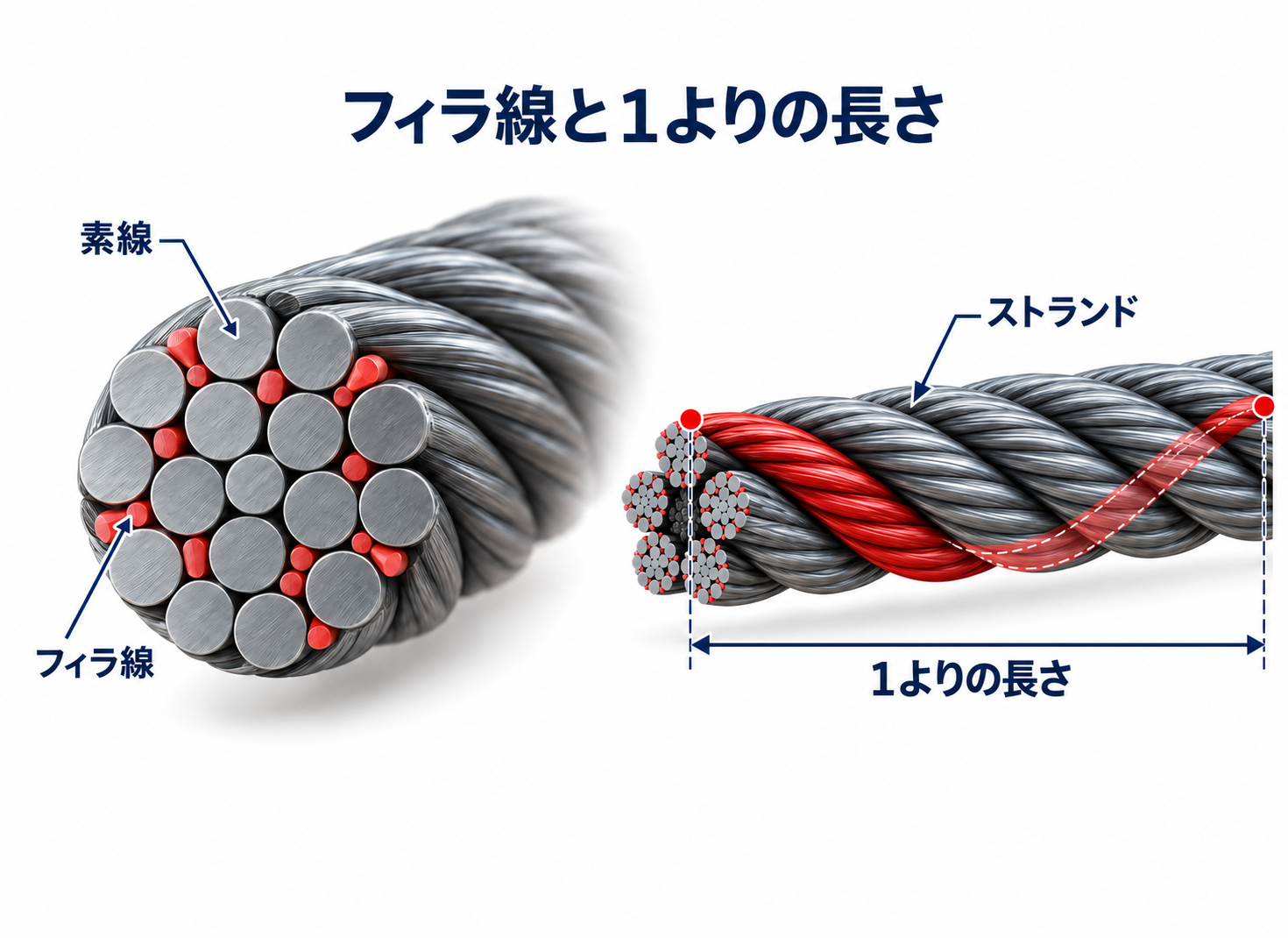

ストランドの素線の組み方には種類があります。フィラー形は、内層と外層の素線の間にできるすき間へ、細いフィラー線を詰めて充填率を高めた構造です(6×Fi(29)などと表します)。フィラー線は細くてロープの強度を受け持たないため、強度計算や素線切断の数え方には含めません。クレーンのワイヤロープにはこのフィラー形が多く使われます。

心綱には、繊維心やロープ心などがあります。中心でストランドを支え、形を保つ役割があります。繊維心は潤滑油を保持する働きも持ちます。心の材質によって性質は違うため、すべての心綱が同じ量の油を蓄えると考える必要はありません。

同じ程度の大きさのロープを比べる場合、細い素線を多く使う構成は、一般に柔軟性を得やすくなります。ただし、太さ、構成、心綱などでも性能は変わります。「本数が多ければ、どんな性能もよくなる」という意味ではありません。
