MPC（多点拘束）
意味
複数の節点の変位を数式で関係づける拘束です。節点が一致しない不整合メッシュどうしの接続、傾斜境界、剛体を介した拘束、はり要素と面・ソリッド要素の結合(回転自由度の受け渡し)などに使います。拘束される側を従属自由度、条件式に使う側を独立自由度と呼びます。同じ自由度を2つのMPC式の従属自由度に重複指定することはできません。
具体例

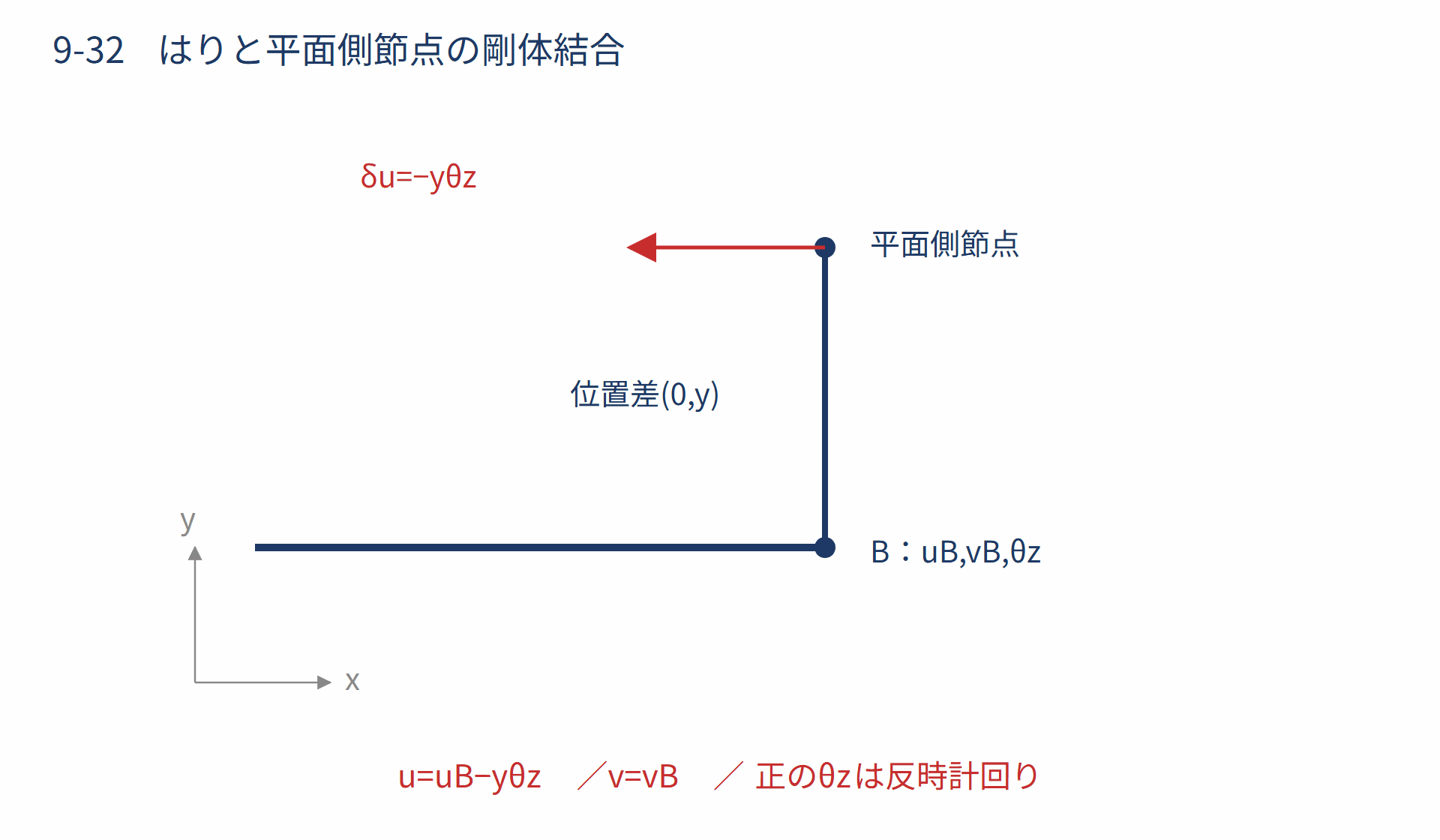

不整合メッシュで辺中央の節点2を両隣1・3の平均に拘束する。平面要素とはり要素の結合では、はりの回転を介して $u_{CD}=u_B-y\theta$ のように関係づけます。
