応力集中部のメッシュ設計
意味

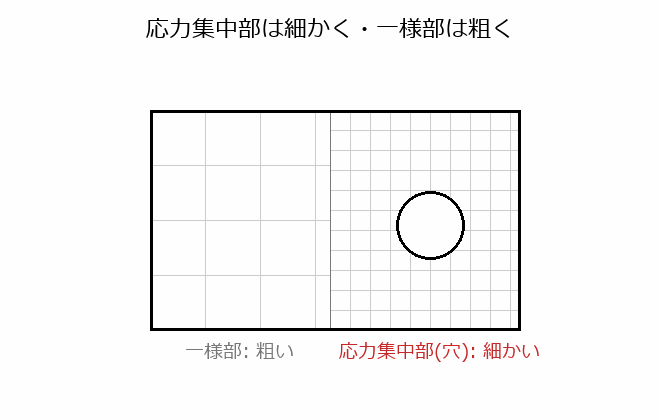

穴・切欠き・フィレットなど応力が急変する場所は、要素を局所的に細かくします。応力が緩やかな場所は粗くてよく、粗密をなめらかに遷移させると無駄なく精度を上げられます。
具体例
穴の縁の応力を知りたいときは、穴まわりだけ細かいメッシュにし、遠方は粗くします。
