用語第8章モデリングの基礎

形状の簡略化とフィレット省略

意味

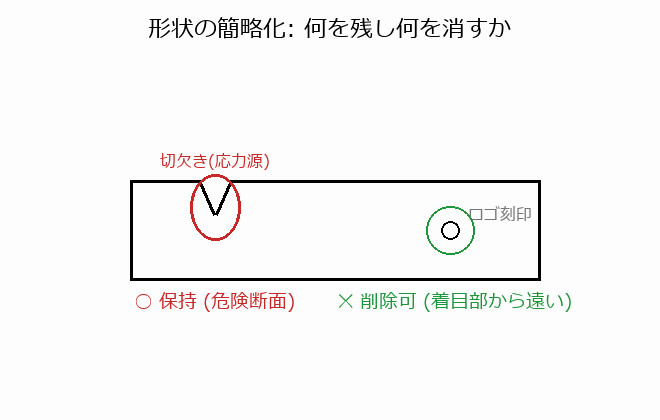

解析に影響しない小さな面取り・穴・ロゴなどは削除（デフィーチャリング）してメッシュを軽くします。ただし応力集中を見たい部位のフィレットを消すと、角がとがって応力が無限大に発散する「応力特異点」が生じ、最大応力が意味を失うので注意します。

具体例

剛性だけ知りたいなら小フィレットは省略可。だが疲労評価ではフィレットを残さないと応力を過大評価します。
