軸対称モデル

意味

回転対称な形状に、軸対称な荷重・拘束が作用する問題は、三次元を二次元（r-z断面）に縮約して解けます。要素数を大きく減らせるのが利点で、要素次数の制約もありません。ただし横風や地震のように荷重が周方向で変わる場合は、単純な軸対称では扱えません。考慮する応力は面内3成分＋周方向1成分の計4成分です。

具体例

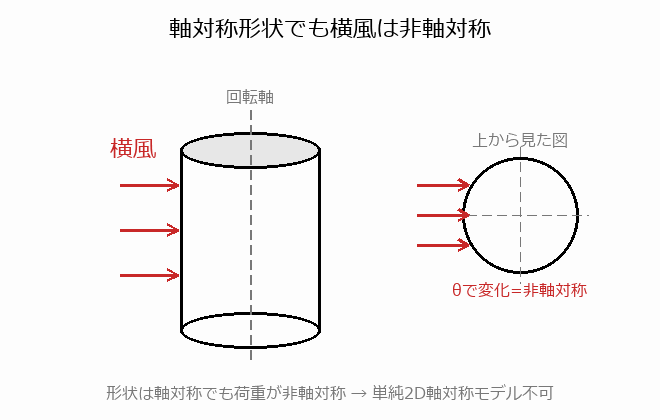

内圧を受ける円筒容器や、軸引張の丸棒は軸対称ソリッドで効率よく解けます。横風を受けるサイロは非軸対称なのでそのままでは不可。
