要素種類の選択（ソリッド／シェル／はり／トラス）
意味

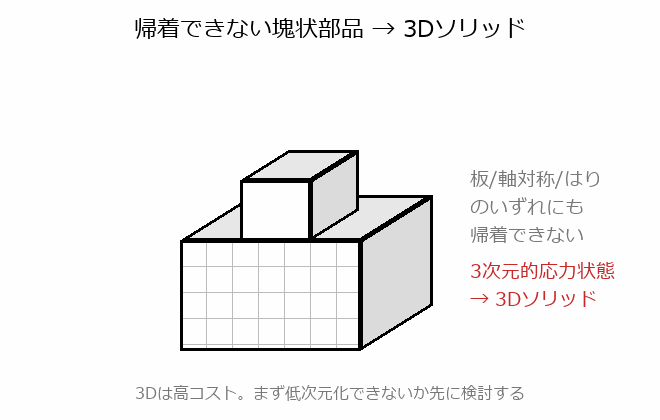

伝えるべき力と形状で要素を選びます。トラスは軸力のみ、はりは軸力＋曲げ＋ねじり、シェルは薄肉“面”構造、ソリッドは厚みや局所応力を含む立体を表します。局所の応力集中・厚さ方向の応力こう配・非軸対称断面の反りなどが要るときは三次元ソリッドが必要です。
具体例
鉄塔は脚柱・横材をはり、斜材をトラスで表す。厚肉ノズルの熱応力やフックの最大応力は三次元ソリッドが要る。
