要素の品質（アスペクト比・ゆがみ）
意味
細長い要素（アスペクト比が大きい）やゆがんだ要素は精度を落とします。アスペクト比(辺の長短の比)はできるだけ1に近いほどよく、極端に扁平な要素は応力・変位の精度を大きく損ないます。要素数を減らす目的で意図的に高アスペクト比にすることもありますが、一般には精度と引き換えです。自動メッシュでも品質チェックは欠かせません。
具体例

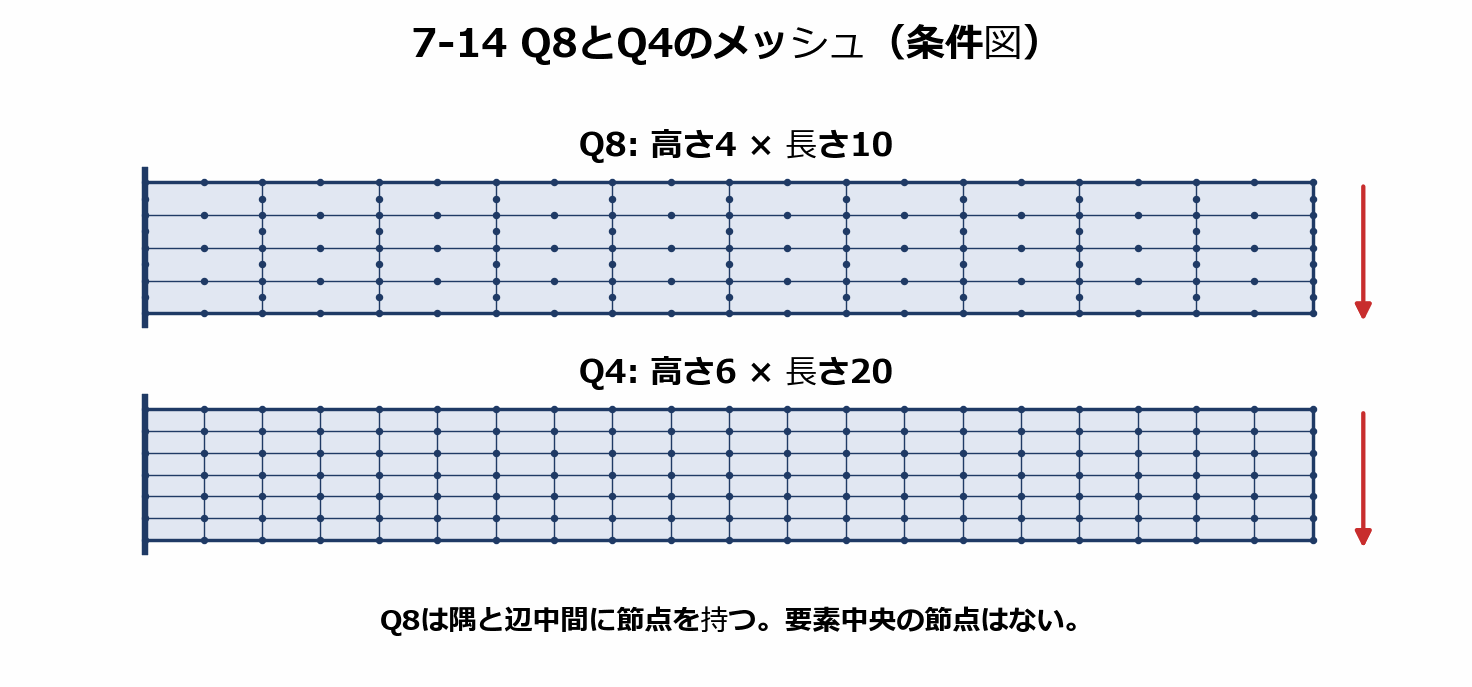

片持ばりを扁平な一次要素で解くと先端変位の精度が悪い。アスペクト比が20のような細長い要素は避けます。
用語がわかったら、問題と公式で定着
公式集・無料サンプル問題10問もどうぞ。続きはアプリ「CAE試験対策」で。
本アプリは非公式・非提携の独立した学習アプリです（日本機械学会(JSME)・計算力学技術者認定試験とは無関係）。説明・具体例はすべて独自作成です。
