はり要素の節点未知量(たわみ＋たわみ角)
意味

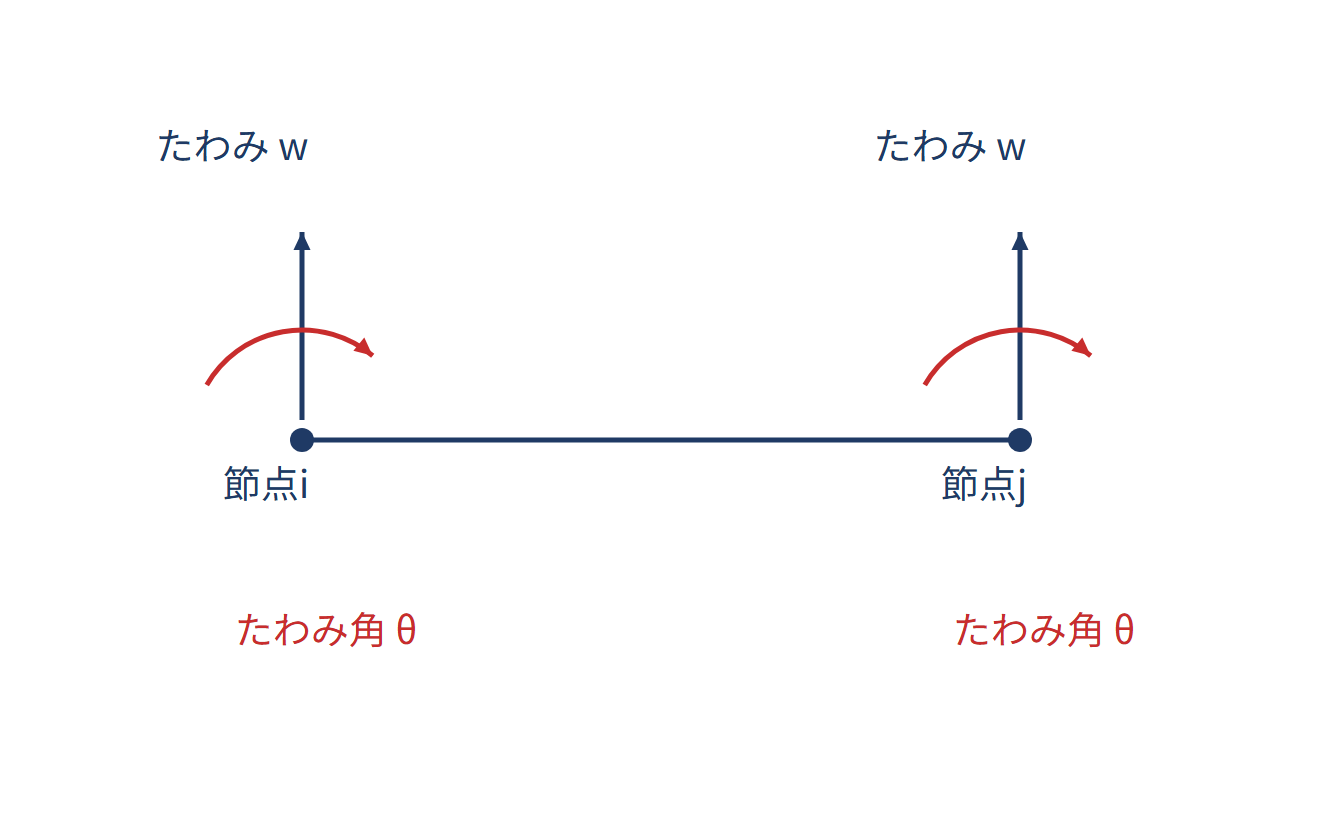

ベルヌーイ・オイラーはり要素では、たわみ(横変位)とたわみ角(回転角)を節点の未知数にします。曲げの釣合いが変位について4階の微分方程式になり、たわみ角(変位の1階微分)まで要素間で連続にする必要があるためです(C¹連続)。曲げモーメントやせん断力・曲率は結果量で、節点未知数ではありません。
具体例
2次元はり要素は1節点に(たわみ・軸変位・たわみ角)を持ち、要素間で傾きまで滑らかにつながります。
