単位系の整合
意味
FEMは単位を自動では見てくれません。入力した数値だけで計算するので、長さ・力・質量・応力・密度の単位を一つの体系にそろえないと、桁違いの誤った結果になります。SI単位(m, N, Pa, kg, s)でそろえるのが基本ですが、CADはmmのことが多く、mm系(mm, N, MPa)を使うなら密度や重力加速度も同じmm系に換算して入れる必要があります。特に密度・圧力・ヤング率の単位ミスが多いので、解析前に単位表で突き合わせます。
具体例

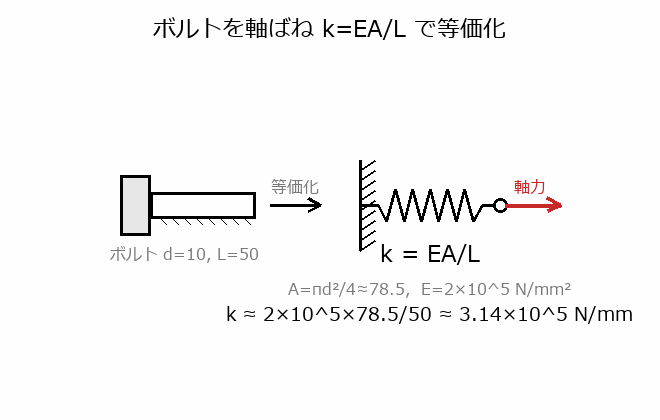

長さをmm・力をNにすると応力は自動的にMPa(=N/mm²)。このときヤング率もMPa、密度は ton/mm³ に換算して入れないと質量・重力がずれます。
