用語第7章要素テクノロジーの基礎

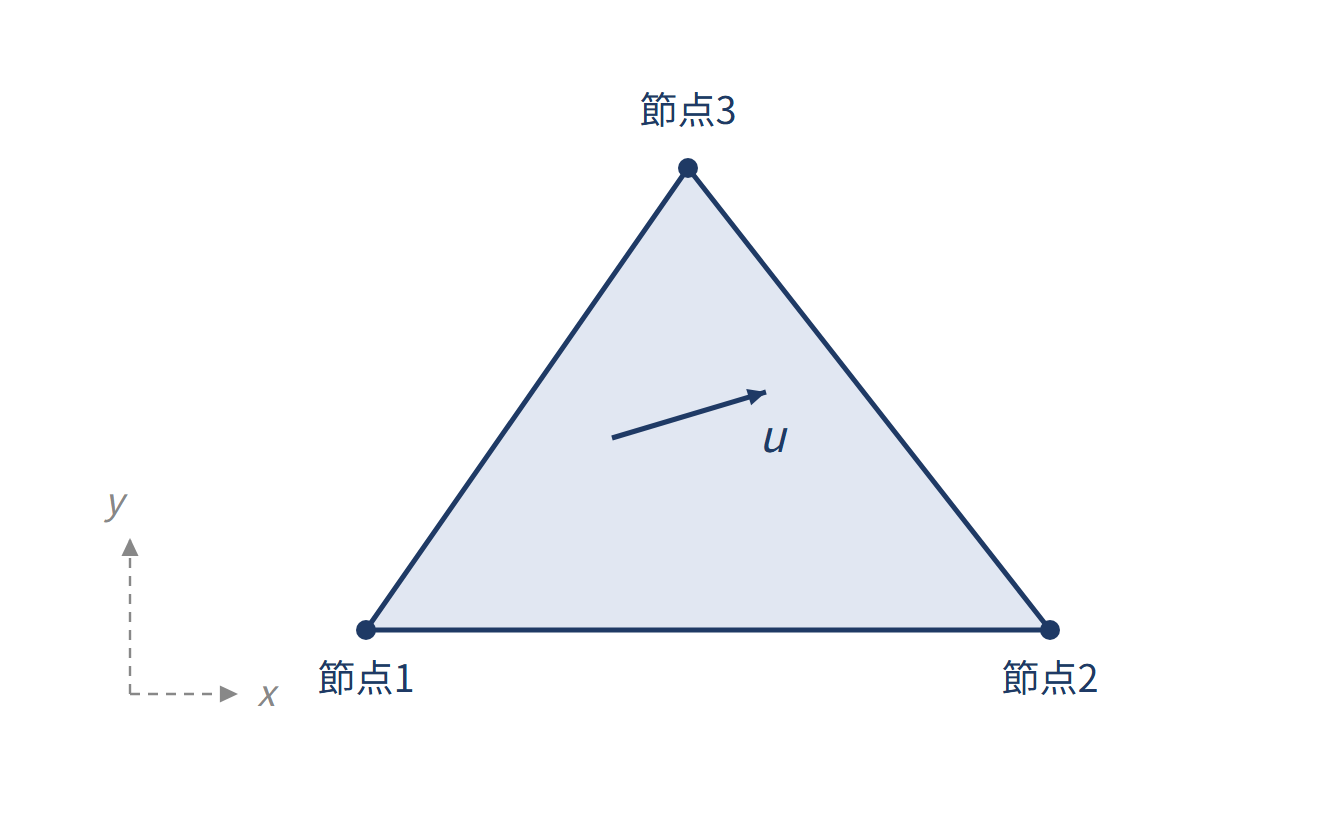

定ひずみ三角形要素（CST）

意味

もっとも単純な2次元要素で、1次の三角形です。変位が要素内で1次式なので、その微分であるひずみ・応力は要素内で一定になり「定ひずみ三角形（CST）」と呼ばれます。単純で頑丈ですが、応力が急に変化する場所やひずみが高さ方向に変化する曲げでは、要素を細かくしないと精度が出ません。

具体例

曲げを受ける領域にCSTを粗く使うと、実際よりかたく（変形が小さく）評価されがち。高さ方向にも十分な分割が要ります。
