物体力(自重)の等価節点力と死荷重

意味・使いどころ

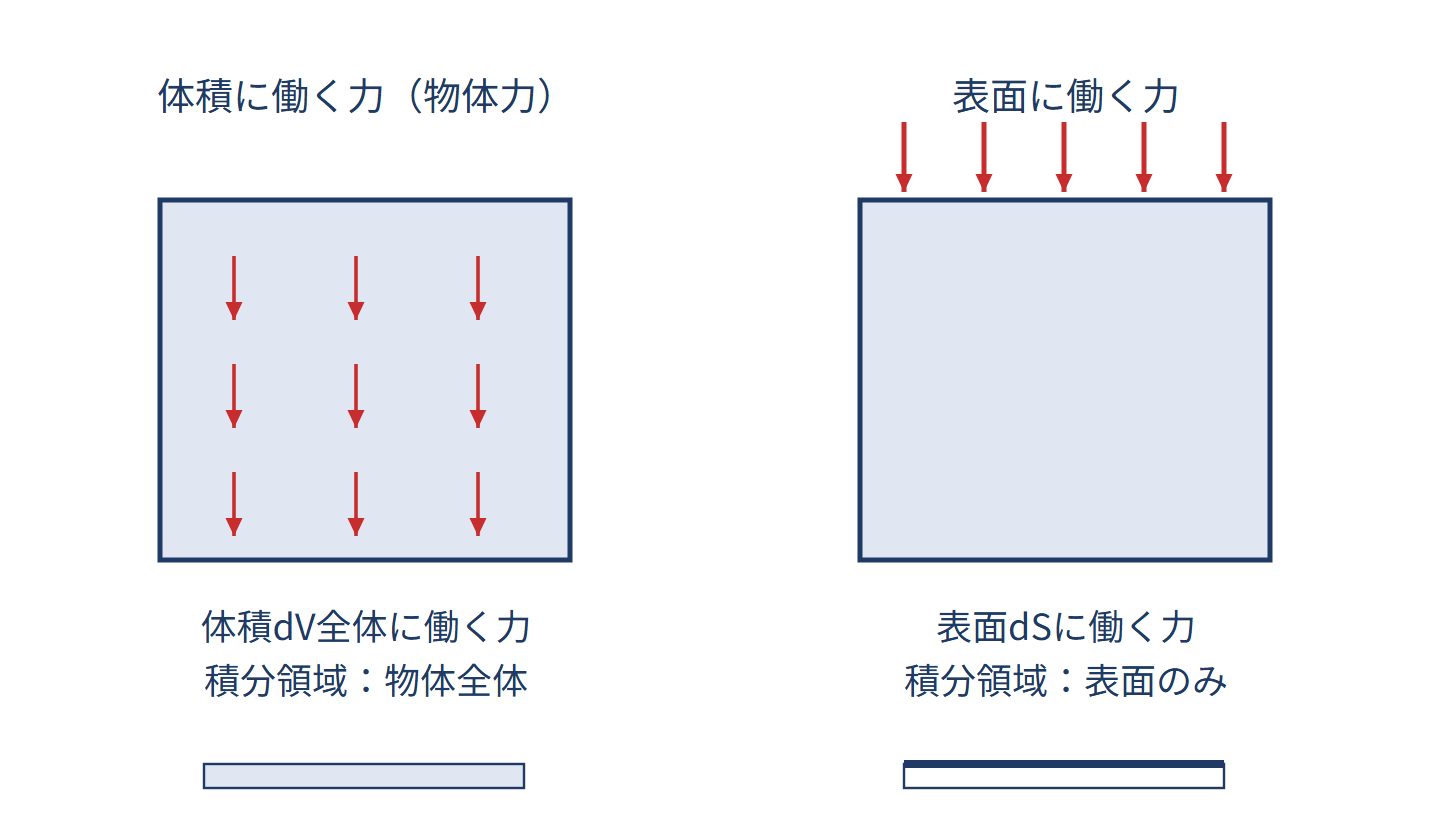

重力・遠心力・浮力のように体積全体にかかる力を物体力と呼び、等価節点力に直して各節点へ配分します。ρは密度、gは重力加速度、Vは体積です。回転体なら遠心力 $\rho\omega^2 r$ も同様です(圧力は面に働く表面力で、物体力ではありません)。なお時間や変形によらず常に一定で作用する荷重を死荷重(対語=活荷重)と呼びます。

具体例

鋼($\rho=7800\ \mathrm{kg/m^3}$)の体積 $V=1\times10^{-3}\ \mathrm{m^3}$ の部品の自重は $F=7800\times9.8\times1\times10^{-3}\fallingdotseq76$ N。構造自身の重さは代表的な死荷重。
